Средно стегач од алуминиумска легура

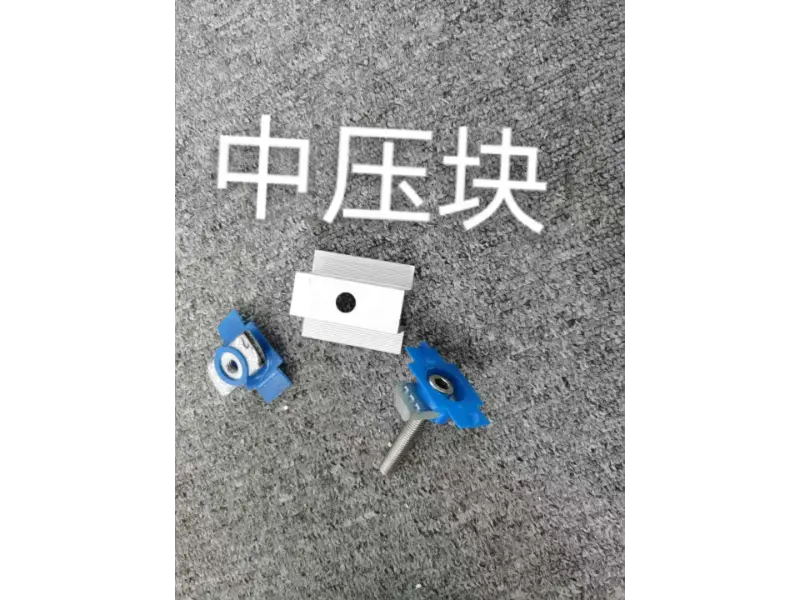

Средната клешта од алуминиумска легура (фотоволтаична средна клешта) е специјализирана компонента дизајнирана да обезбеди фотоволтаични (PV) модули. Позициониран помеѓу две соседни PV панели, ги заклучува модулите на шините за монтирање, го ограничува хоризонталното поместување и ја подобрува ветерот и сеизмичкиот отпор на целата низа. Доаѓа со 304 сврзувачки елементи од не'рѓосувачки челик и опционална гумена анти-лизгачка подлога EPDM за заштита на рамките на модулите од оштетување. Дизајнот вклучува канали за одвод и проток на воздух за да се минимизира акумулацијата на прашина, вода и снег. Овие стегачи се широко користени во комерцијални и индустриски инсталации на покриви, станбени PV системи и соларни електрани на земја поставени во комунални размери. Димензиите може да се прилагодат врз основа на дебелината на модулот и специфичните барања за оптоварување на проектот.

Основни функции

1. Средно стегање и прицврстување:

Инсталирана помеѓу два соседни PV модула, средното стегач од алуминиумска легура цврсто ги заклучува модулите на шините за монтирање. Го ограничува и хоризонталното и вертикалното поместување, осигурувајќи дека модулите остануваат уредно порамнети и подложни на стабилни, униформни сили; служи како примарна поврзувачка компонента за обезбедување на целата низа.

2. Ветер и сеизмички отпор:

Со обезбедување на стегање со повеќе точки, уредот го ограничува движењето и осцилацијата на модулот за време на силни ветрови или сеизмички настани. Ова ги спречува модулите да се префрлат од шините или да вибрираат при екстремни оптоварувања, а со тоа ја подобрува целокупната стабилност на низата при сурови временски услови.

3. Против лизгање и олабавување:

Внатрешните анти-лизгачки назаби, во комбинација со EPDM гумена подлога, го зголемуваат триењето помеѓу стегачот и рамката на модулот. Ова го спречува лизгањето или олабавувањето на модулите, а истовремено го ублажува стресот на стегање за да ги заштити рамките на модулите од кршење или оштетување.

4. Пренос на оптоварување:

Стегачот рамномерно ја пренесува тежината на модулите - заедно со оптоварувањата од ветер и снег - на шините за монтирање, потпорните столбови и конструкцијата на темелите. Ова го распределува стресот, спречувајќи локализирано преоптоварување кое инаку може да доведе до структурна деформација или оштетување на PV модулите.

5. Одводнување и проток на воздух:

Структурата на средното стегач од алуминиумска легура се карактеризира со интегрирани канали за одводнување и проток на воздух. Тие го олеснуваат ефикасното истекување на дождовницата и кондензацијата, намалувајќи ја акумулацијата на прашина, вода и снег на местата за стегање, а истовремено ги минимизираат ризиците од засенчување и прекумерното наталожување на оптоварувањето на модулите.

6. Компатибилност и разновидност:

Компатибилен со стандардни дебелини на соларни модули (на пр., 30mm, 35mm, 40mm) и приспособлив за нестандардни димензии. Дизајниран да работи со различни структури на рамки и модули од различни производители, единствен систем за снабдување може да ги задоволи барањата на различни проекти.

Технички спецификации

Ставка	Спецификација
Одделение за основна легура	Алуминиумска легура 6005-T5 / 6063-T5 (опционално)
Површински третман	Елоксирање на среброто, дебелина на филм ≥10μm
Дебелина на анодниот филм	≥10μm, задебелено прилагодување достапно за крајбрежни средини и средини со прскање со висока сол
Компатибилна дебелина на модулот	30mm, 35mm, 40mm (приспособливи)
Стандардна должина	40/50/60/80mm (сече по големина по барање)
Тип на структура	Модуларна структура за средно стегање со профил за заби против лизгање на внатрешната страна
Поддржувачки сврзувачки елементи	304 Т-завртки и навртки од не'рѓосувачки челик
Изборни додатоци	EPDM гумени анти-лизгачки дихтунзи
Отпорност на оптоварување на ветер	До 60 m/s (се проверува по проект)
Оптоварување на снег	1,4 kN/m² (пресметано по проект)
Апликативни сценарија	Комерцијални и индустриски покриви, станбени PV, централни PV електрани на земја
Применливи стандарди	Достапни се GB/T 5237, CE, ISO9001 сертификати

Пакување и логистички услуги

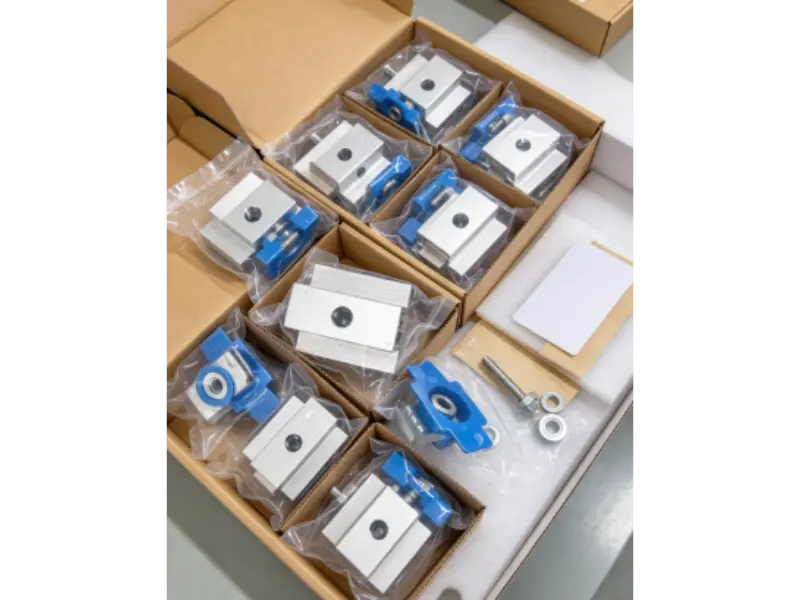

1. Индивидуално пакување:

Секоја средна клешта од алуминиумска легура е спакувана посебно за да се спречи триење или удар, заштитувајќи ја елоксираната површина и обезбедувајќи да нема гребнатини или оштетувања на облогата за време на транспортот.

2. Исчистете го етикетирањето:

Предметите се подредени по модел и спецификација, со вклучени јасни етикети и списоци за пакување за да се олеснат брзите проверки на залихите на лице место и организираното складирање.

3. Проверка на количина:

Секоја пратка е подложена на темелно броење и проверка на модели и серии за да се осигура дека вистинските артикли - во однос на количината и спецификациите - совршено се совпаѓаат со списокот на пакување, спречувајќи недостиг или пропусти.

4. Засилено надворешно пакување:

Стоката е спакувана во цврсти стандардни картони или дрвени гајби, опремени со внатрешни амортизирани материјали и армирани агли заштитници за да се спречи деформација од удари за време на транспортот.

5. Заштита од влага:

Средствата за сушење се вклучени во пакувањето за да се обезбеди суво опкружување низ морски или копнен транзит, спречувајќи оштетување на анодизираната обвивка поврзана со влага и осигурувајќи дека компонентите се подготвени за непосредна инсталација по пристигнувањето.

6. Логистичка поддршка:

Флексибилните опции за испорака вклучуваат фазни пратки. За меѓународни нарачки, обезбедуваме сеопфатни листи за пакување и царинска документација за да обезбедиме непречено царинење на извозот; за домашни нарачки, нудиме испорака директно до локацијата со целосен товарен камион, усогласена со распоредот за изградба.

Процес на инсталација

1. Брифинг пред инсталацијата:

Обезбедуваме планови за инсталација и техничка документација, во која се наведени клучните точки за инсталација, барањата за затегнување и основните мерки на претпазливост, поддржани со технички брифинг пред изградбата.

2. Позиционирање и распоред:

Врз основа на дизајнерските нацрти, се одредува распоредот на соларните модули и шините за монтирање, а местата за вградување на средните стеги се означени за да се обезбеди конзистентно растојание и усогласување.

3. Поставување на модулите:

Соларните модули се поставени на шините за монтирање; растојанието и израмнувањето помеѓу соседните модули се прилагодени за да се осигура дека рамките на модулите совршено се вклопуваат во отворите на средните стеги.

4. Инсталација и затегнување:

Инсталирајте ги средните стеги од легура на алуминиум и затегнете ги Т-завртките до наведениот вртежен момент. Уверете се дека силата на затегнување е добро контролирана - избегнувајте прекумерна сила што може да ги оштети рамките на модулите и погрижете се да не се премногу лабави, што може да доведе до нестабилност.

5. Инспекција против лизгање:

Проверете дали EPDM гумените перничиња и назабите против лизгање се правилно поставени. Проверете ја секоја точка на стегање за да се уверите дека модулите се сигурни и нема да се лизгаат или олабават.

6. Конечна проверка и прифаќање:

Проверете ја целата низа за да се осигурате дека сите компоненти се правилно затегнати и израмнети. Потврдете ги празнините помеѓу модулите и нивното целокупно усогласување. Откако ќе се потврдат барањата за носење и откако инсталацијата ќе помине инспекција, проектот може да се предаде.

Најчесто поставувани прашања

П1: Каков јаз треба да се остави помеѓу рамките на два соседни модула кога се користи средна стегач?

О: За стандардни проекти, проширен јаз од 5–8 mm е доволен за да се приспособат на термичко проширување и контракција. Ние, исто така, можеме да ги препорачаме соодветните спецификации врз основа на цртежите на вашиот проект кога поставувате нарачка.

П2: Кој е правилниот вртежен момент на затегнување за средните стеги и дали ќе ги оштети рамките на модулите?

О: Затегнете ги Т-завртките според стандардните спецификации за вртежен момент. Бидејќи гумената подлога EPDM делува како тампон, правилното затегнување нема да ги оштети рамките на модулите. Сепак, прекумерниот вртежен момент може да ги скрши алуминиумските рамки, па затоа треба да се избегнува прекумерно затегнување.

П3: Дали завртките што се користат со средните стеги ќе се заглават при долготрајна употреба на отворено, што ќе го отежне нивното отстранување подоцна?

О: Доставуваме 304 сврзувачки елементи од нерѓосувачки челик како стандард, кои нудат добра отпорност на запленување. За долгорочни проекти на отворено, може да се изберат и завртки со слој против запленување за да се олесни отстранувањето при идно одржување или замена на модулот.

П4: Дали може повторно да се користат средните стеги ако назабите (забите) се истрошени?

О: Може да се користат повторно ако назабите не се значително истрошени и профилот остане недеформиран. Ако назабите се многу истрошени, ќе се нарушат перформансите против лизгање; затоа, не препорачуваме да ги користите за нови фотоволтаични проекти.

П5: Дали може да се мешаат средни стеги со различна дебелина на истиот проект на покривот?

О: Не се препорачува мешање на различни спецификации. Користењето на средни стеги со различна дебелина може да доведе до нерамномерно оптоварување на модулите, потенцијално предизвикувајќи локализирани концентрации на стрес и зголемувајќи го ризикот од микро пукнатини; затоа, најдобро е да се стандардизираат спецификациите.

П6: Кои конкретни размислувања треба да се имаат на ум при изборот на средни стеги за модули со двојно стакло со голем формат?

О: Со оглед на поголемата само-тежина на модулите со двојно стакло со голем формат, препорачливо е да се даде приоритет на употребата на подебели средни стеги од алуминиумска легура. Дополнително, проверете ја висината на рамката на модулот, потврдете ја ефективната должина на контактот за стегање и - доколку е потребно - зголемете го бројот на точките за стегање.
