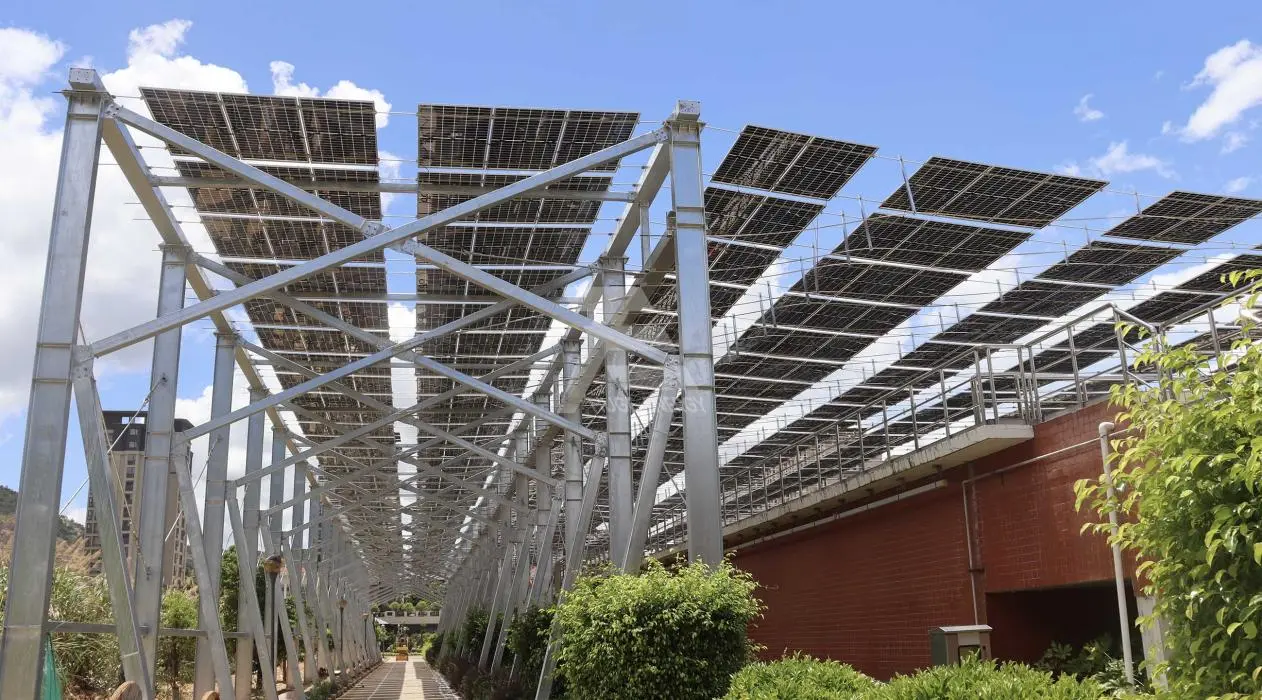

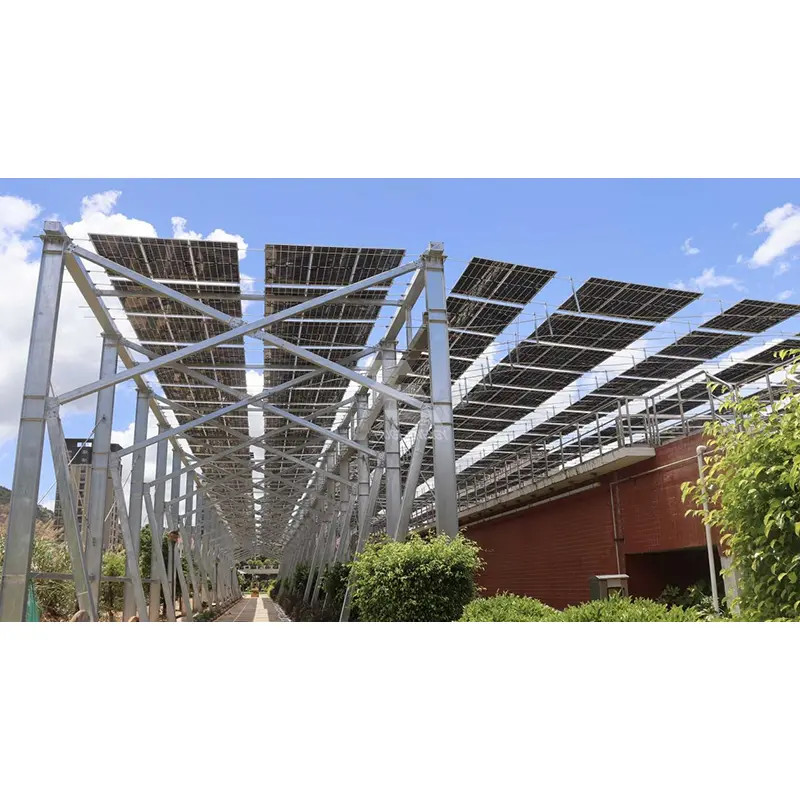

Двоен пост соларен систем за монтирање на земја

Guojian ви нуди земјен дво-пост соларен систем за монтирање, кој се испорачува во големи количини директно од фабриката. Доаѓа со пакување за извозно ниво, комплетна техничка документација и материјали за сертификација, обезбедувајќи економично и ефикасно решение за инсталација со фиксна навалување и за домашни и за меѓународни проекти за фотоволтаични на земјата.

Клучни технички спецификации

1. Главен материјал: Q235B/Q355 јаглероден челик со висока цврстина; опциите за површинска обработка вклучуваат галванизирање со топло натопување или облога од легура на цинк-алуминиум-магнезиум за отпорност на корозија.

2. Стандарди за отпорност на корозија: Дебелина на облогата со галванизиран топло натопување ≥65μm; Облогата со цинк-алуминиум-магнезиум има само-заздравувачки антикорозивни својства, погодни за средини со висока влажност и крајбрежни средини со прскање сол.

3. Компатибилни модули: Компатибилни со мејнстрим PV модули од серијата 182/210; поддржува и пејзажни и портретни конфигурации на низа.

4. Агол на навалување на инсталацијата: Приспособлив помеѓу 5° и 60°; оптимален агол определен врз основа на локалната географска ширина и проектираното производство на енергија.

5. Стандарди за дизајн на оптоварување: Стандарден основен притисок на ветерот од 0,3–0,75 kN/m²; капацитет на носивост на снег до 1,8 kN/m²; Специјализирани решенија за зајакнување достапни за региони со силен ветер и обилен снег.

6. Расчистување од земја: Приспособливо од 0,6 m до 2,8 m за да се приспособат на премин и механички операции под панелите.

7. Видови на темели: купови со завртки, независни бетонски подножја или фрлени купови; погоден за различни почвени услови вклучувајќи песочна почва, глина и карпи.

8. Прицврстувачи: Топло поцинкувани завртки со висока јачина со стандардни подлошки против олабавување; дизајнирани да останат безбедни при долготрајна употреба на отворено.

9. Работен век на дизајнирање: 25 години, што одговара на животниот циклус на PV модулите.

Апликации за производи

✅ Големи централизирани PV електрани на земја со паритет на мрежа

✅ Дистрибуирани ФВ и рурални ФВ проекти за ревитализација на ниво на село

✅ ФВ бази во пустините Гоби, пустелија или нежно тркалачки ридови

✅ Агро-PV (агроволтаични) проекти (обезбеден простор под панелите за земјоделски машини)

✅ Големи прекуокеански ФВ фарми поставени на земја и EPC проекти

✅ Рамен терен со стабилни почвени и водни услови погодни за изградба на темели на купови

Забелешки за инсталација

1. Спроведете геолошки преглед на локацијата пред изградбата и изберете го типот на основата врз основа на геолошкиот извештај; строго е забрането продолжување со изградба без премер. 2. Осигурајте се дека сите исправени страни остануваат вертикални и оските на низата се порамнети; аголот на навалување на монтирањето мора строго да се придржува до дизајнерските цртежи - модификациите на аголот на лице место се забранети.

3. Користете само стандардни компоненти од оригиналниот производител за склопување; Строго е забрането неовластено заварување, сечење, дупчење или виткање на главните профили на лице место - што може да го загрози антикорозивниот слој или структурниот интегритет.

4. По завршувањето на инсталацијата на системот за монтирање, воспоставете унифицирана врска за заземјување за да се обезбеди усогласеност со стандардите за заштита од гром за фотоволтаични централи.

Упатства за O&M по инсталацијата

1. Спроведувајте сеопфатни инспекции годишно по сезоните на поплави, обилни снежни врнежи или тајфуни, фокусирајќи се на затегнатоста на завртките, исправеното таложење и оштетувањето на антикорозивни облоги.

2. Навремено поправете го секое локализирано оштетување на облогата користејќи специјализирани антикорозивни материјали за да спречите ширење на 'рѓа.

3. Не закачувајте опрема и не ставајте тешки предмети на монтажните греди или вертикалите; товарите не смеат да ги надминуваат оригиналните спецификации за дизајн.

4. При замена на оштетените делови, користете само компоненти од оригиналниот производител со истите спецификации; употребата на нестандардни профили е забранета.

Прилагодени интегрирани решенија

1. Прелиминарни технички услуги

По добивањето на топографските карти на локацијата и метеоролошките податоци, професионалните конструктивни инженери вршат моделирање и верификација, генерираат планови за оптимизација на распоредот и аголот на навалување и обезбедуваат споредби со економичност.

2. Прилагоден структурен дизајн

Прилагодете ја исправената висина, распонот и типот на основата врз основа на оптоварувањето на ветерот и снегот, геолошките услови и планирањето на користење на земјиштето.

3. Производство и снабдување

Внатрешно производство и модуларна префабрикација; планирано производство и испорака во серии според побарувачката; стандардизирана контејнерска амбалажа погодна за океански извоз за да се минимизира транзитната штета.

4. Поддршка за испорака на проекти

Обезбедете сертификати за сообразност на системот за двојна постелна соларна монтажа, извештаи за материјали, цртежи и извештаи за пресметка на оптоварувањето со пратката; организирајте технички персонал за решавање на прашањата за инсталација на лице место. Авторитативни квалификации и сертификати

✅ Сертификација за систем за управување со квалитет ISO 9001; стандардизирана контрола низ целиот производствен процес со целосна следливост

✅ Извештаи за тестови за механички перформанси од трета страна на CMA

✅ Лабораториски извештаи акредитирани од CNAS за својствата на материјалот и отпорноста на корозија/времето

✅ Способност за обезбедување техничка документација EN 1090 усогласена со стандардите на ЕУ за европски проекти

✅ Сеопфатни спецификации на материјалот и извештаи за тестирање на корозија со прскање со сол за да се исполнат барањата за ревизија за странски проекти во Југоисточна Азија, Блискиот Исток и Латинска Америка
